Ультразвуковая очистка перед PVD-покрытием: чистота, от которой зависит всё

Перед нанесением PVD-покрытий (тонкого металлического слоя, напыляемого в вакууме) важнейшим фактором является абсолютная чистота поверхности изделия. Малейшие остатки масла, абразива или пыли могут нарушить адгезию покрытия, вызвать дефекты и снизить срок службы изделия. Ультразвуковая очистка — один из самых надёжных способов подготовки поверхности на промышленных предприятиях по изготовлению, например, инструментов, медицинских изделий, декоративных деталей.

Почему ультразвук?

В отличие от ручной или струйной мойки, ультразвуковая ванна обеспечивает глубокую очистку на микроскопическом уровне, включая пористые поверхности, сложные отверстия и резьбы. Благодаря эффекту кавитации, моющий раствор проникает во все мельчайшие поры детали, разрушая и удаляя:

• остатки СОЖ (смазочно-охлаждающей жидкости);
• шлифовальную и полировальную пасту;
• частицы абразива и пыли;
• следы жирных отпечатков и окислов.

Этапы подготовки изделия к PVD-покрытию:

1. Предварительная очистка от грубых загрязнений — может выполняться вручную или в отдельной ванне.
2. Основная ультразвуковая очистка — с использованием специализированного раствора при температуре 50–70 °C и частоте от 25 до 40 кГц.
3. Промывка в чистой воде — обязательный этап перед сушкой.
4. Сушка — в сушильной камере или с помощью горячего воздуха, без капель и разводов.
5. Чистая зона хранения/переноса — предотвращение повторного загрязнения перед помещением в PVD-камеру.

Даже при идеально отлаженном процессе напыления, грязная или недостаточно подготовленная поверхность гарантированно приведёт к браку:

• нарушение адгезии покрытия;
• появление точечных дефектов и пузырей;
• ухудшение износостойкости слоя;
• преждевременное разрушение покрытия в зоне контакта.

Какое оборудование применяют?

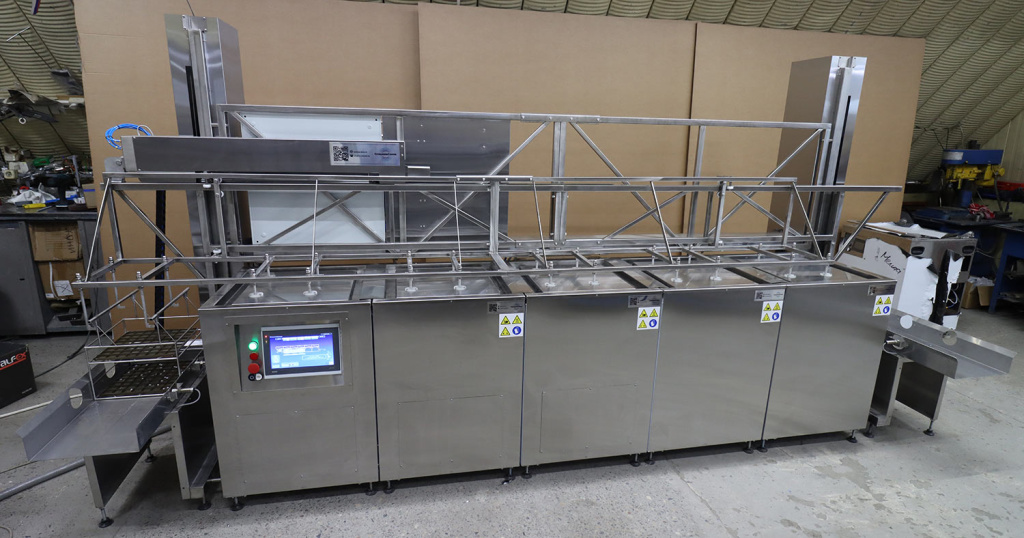

Для подготовки изделий перед PVD-покрытием, особенно в промышленных объемах, одной ультразвуковой ванны недостаточно, потому что в процессе очистки с поверхности изделия отделяются масла, микрочастицы и остатки паст. Если в этой же ванне выполнять и полоскание, то загрязнения снова оседают на деталь. Это приводит к загрязнению вместо очистки. Поэтому в промышленности применяются многопозиционные ультразвуковые линии, включающие:

• мойку в ультразвуковой ванне с моющим раствором;
• промывку в отдельных ваннах с проточной или деионизированной водой;
• финальную промывку (часто — повторно с ультразвуком);
• сушильный модуль — с горячим воздухом или ИК-сушкой.

Точное количество и тип позиций определяется в каждом конкретном случае на основе ТЗ. Возможна автоматизация процессов с помощью подъёмных платформ, систем перемещения корзин, маслоотделителей и фильтрации раствора. Благодаря такому подходу достигается стабильный и повторяемый результат, соответствующий самым высоким требованиям к качеству поверхности перед нанесением PVD-покрытий.

Наш опыт

Компания СпецмашСоник проектирует и изготавливает ультразвуковые ванны и автоматические линии очистки, в том числе для подготовки изделий перед нанесением PVD-покрытий. Мы учитываем особенности технологического процесса заказчика и подбираем оптимальное решение — от компактной ванны до многоступенчатой линии.
Мы проводим бесплатные тестовые очистки ваших изделий, чтобы показать результат на первых этапах диалога. Оставьте запрос на сайте, мы свяжемся с вами в течение часа, ответим на все вопросы и предложим дальнейшие шаги взаимодействия.
